伺服直驱补偿装配应用

乐创伺服|直驱定位误差补偿，赋能电子装配精度

用了直线电机，精度就一定能达到微米级吗？

直线电机具有较高的定位精度，但与位置反馈元件、导轨等机械部件组装成运动平台，受栅尺测量误差、机械装配误差等因素影响，仍难达到点胶、贴装、光学检测等高精密电子制造设备要求的微米级绝对定位精度。

若单靠选用高精度的栅尺、导轨等部件或增加高精度装配工序，将导致设备成本急剧攀升，交付周期大幅延长。行业亟需一种不依赖“硬件堆料”的高性价比精度提升路径。

乐创解决方案

针对这一应用难题，乐创开发了内置于D系列伺服驱动器的“定位误差补偿”功能。该功能基于激光干涉仪实测的运动平台位置误差数据，在运动过程中通过插值运算实时修正位置指令，将全行程定位精度从几十微米提升至几微米。

通过“软件补偿”替代“硬件堆料”，显著降低对高精度栅尺、导轨及高精度机械装配工序的依赖，助力设备厂商以更可控的成本实现高精密制造。

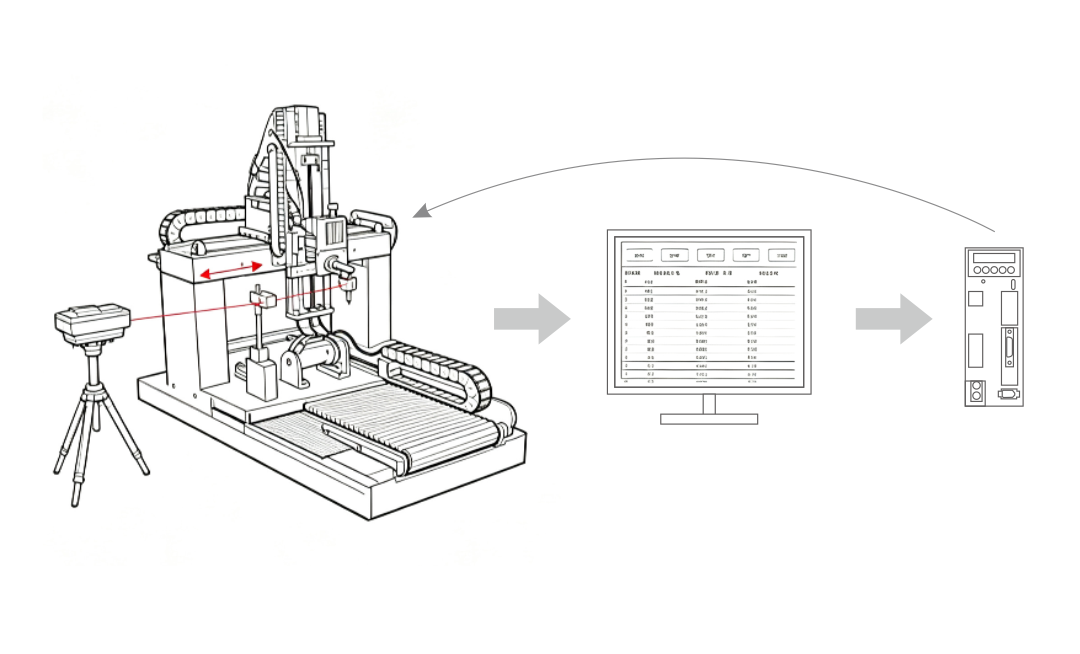

实现过程

• 采集误差数据

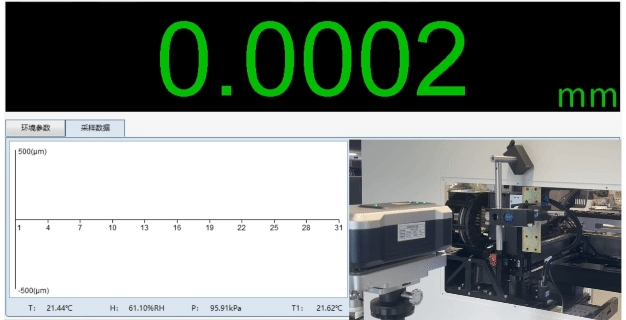

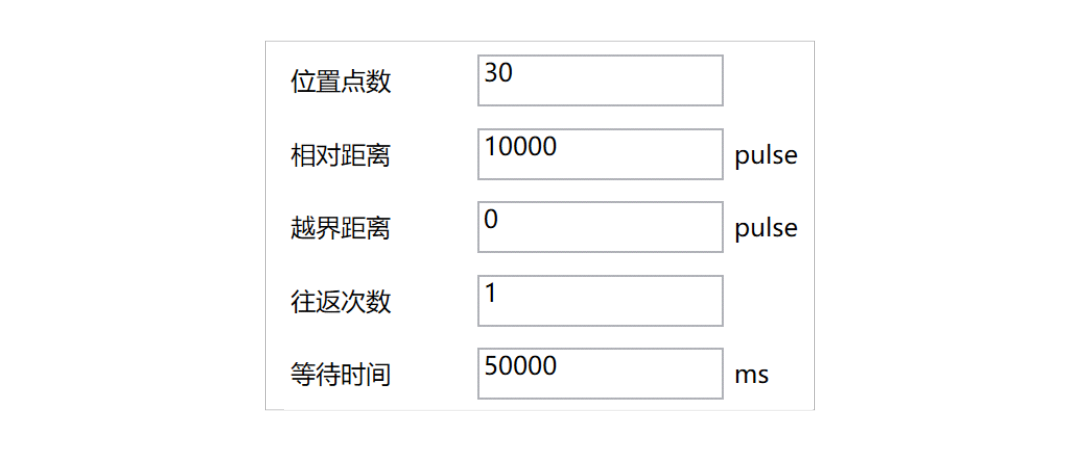

D系列伺服驱动器内置“采样点定位”工作模式，用户只需在伺服调试软件AMC Studio中设置采样点数量、运动距离、停留时间及往返次数。一键启动，即可自动完成平台在各采样点的定位与数据采集，大幅缩短误差数据采集耗时。

• 导入误差文件

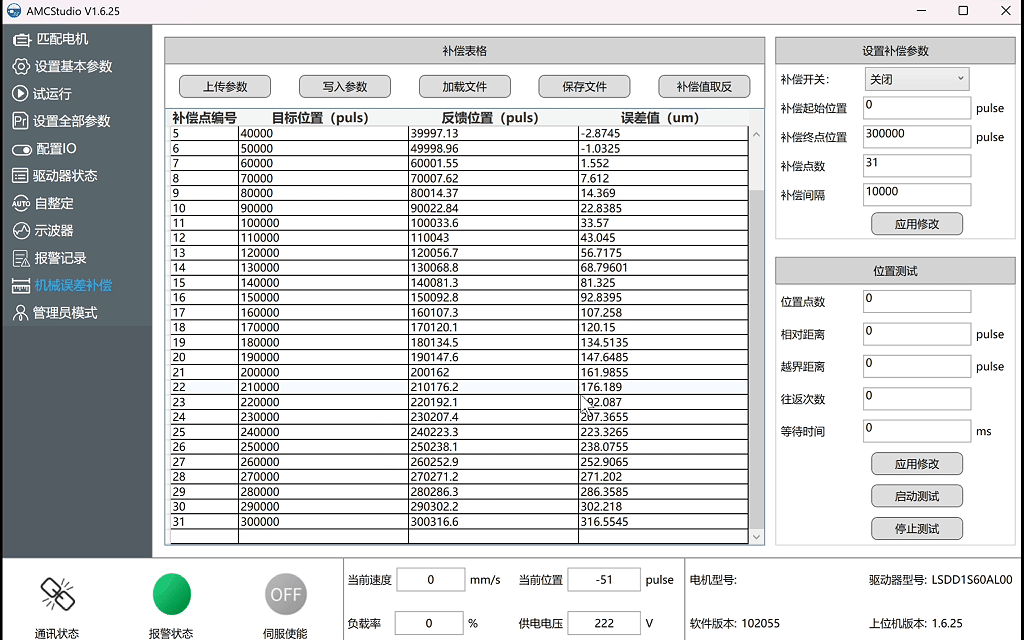

D系列伺服驱动器支持一键导入激光干涉仪的标准RTL格式文件，无需人工转录或格式转换，避免手动数据录入错误。

• 开启自动补偿

驱动器基于导入的误差数据，通过插值算法自动计算全行程任意目标位置点的补偿量，实时修正位置指令，无需上位机参与。

• 复测验证精度

选取采样点及中间非采样点位进行位置复测，验证补偿后全行程定位精度的一致性。

实测数据

• 测试条件：

某国产品牌直线电机运动平台：有效行程300 mm，光栅分辨率1 μm

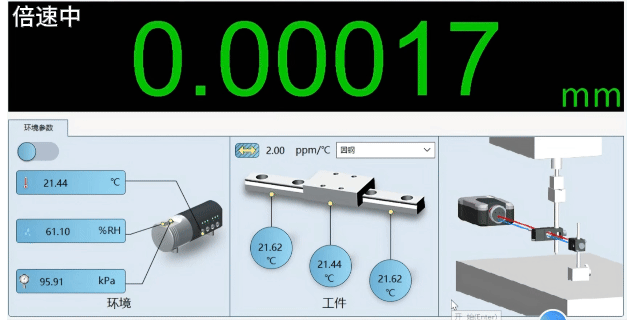

激光干涉仪：线性位移测量精度±0.5ppm，分辨率1nm

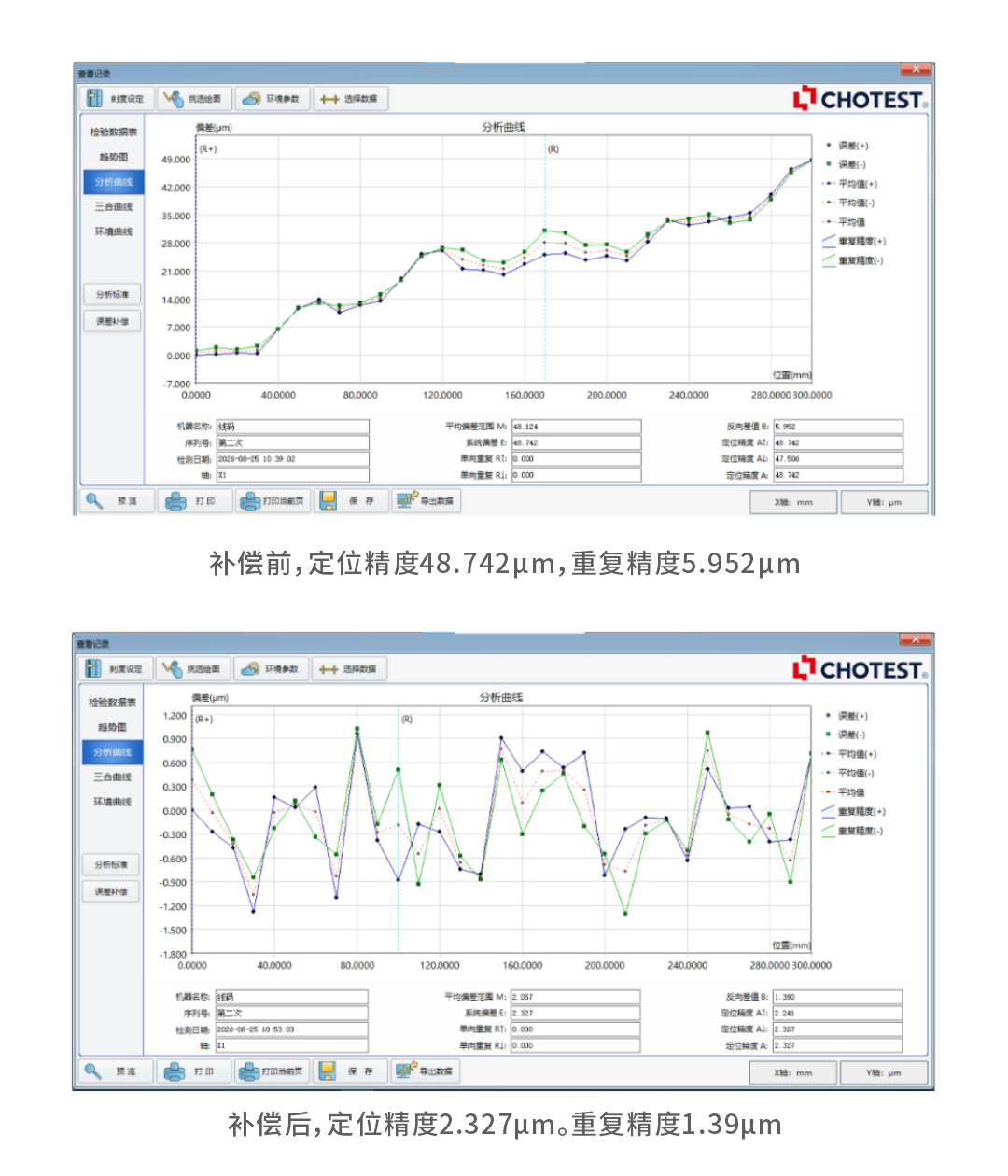

• 实测数据：

方案价值

1. 提高设备精度，增强市场竞争力

通过伺服驱动器软件补偿，将设备精度从数十微米提升至数微米级别，增强设备市场竞争力。

2. 降低设备成本，提升利润空间

无需采用超高精度光栅尺、直线导轨等昂贵部件，以“软件补偿”实现与高配硬件相当的定位精度，有效控制设备制造成本。

3. 简化操作流程，降低人员要求

驱动器内置“采样点定位”工作模式，支持一键导入误差数据文件，运行过程中自动补偿，全程无需上位机参与。操作简单，大幅缩短设备调试周期，并降低对操作人员的技术要求。

方案总结

乐创D系列伺服驱动器的定位误差补偿功能，通过‘软件补偿’替代‘硬件堆料’，以高性价比方案，将直线电机运动平台的全行程绝对定位精度提升到微米级别，助力电子制造设备厂商以更可控的成本实现高精密制造。
