五轴点胶跨机复用应用

单机台编程，全车间部署  | 乐创破解五轴点胶跨机台复用难题

随着AI眼镜、AR/VR等可穿戴消费电子的快速发展，对柔性结构件、异形外观件、微型组件等核心零部件的加工需求激增。这类工件的装配过程对异形点胶精度要求极高，必须依靠五轴联动点胶设备实现。然而设备调试过程的复杂性，一直是行业痛点：

• 单台设备示教编程，即使资深工程师也需耗费3-4小时；

• 设备装配存在误差，导致多台机台机械坐标系不一致，示教路径无法复用；

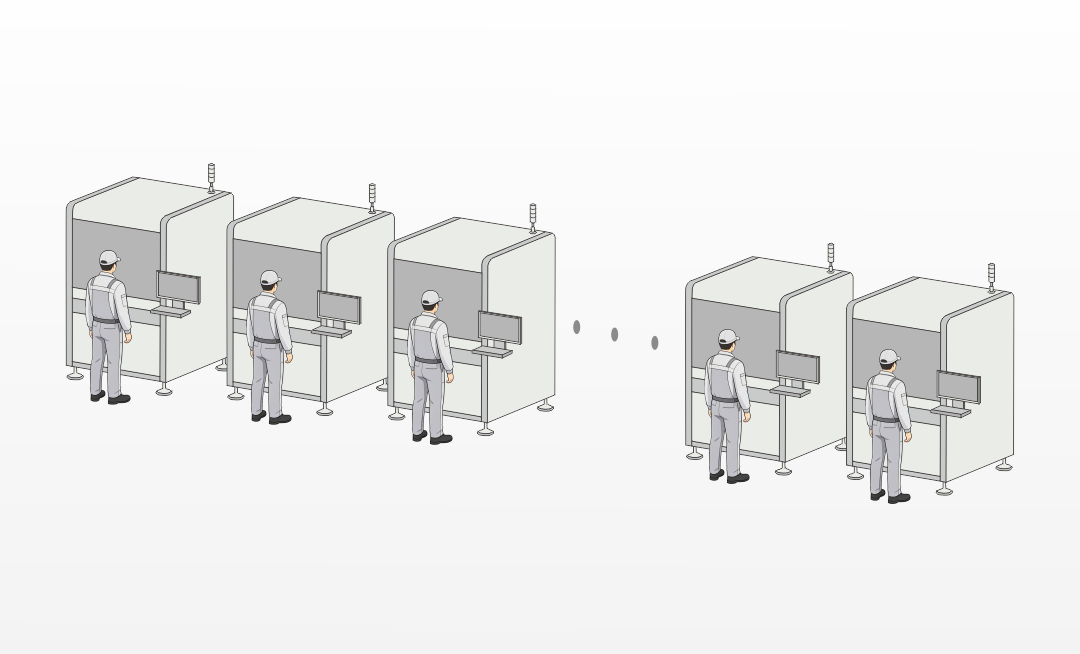

因此，当终端产品进入量产阶段，需要部署多台设备时，逐台人工调试工程量成倍增加，严重影响交付进度；且不同工程师调试的加工路径有差异，点胶效果的一致性难以保证。

乐创解决方案

为攻克多台各类五轴联动点胶机集群批量调试的行业痛点，乐创依托多年沉淀的空间坐标算法技术积累，以及复杂高端机型调试的工程经验，推出跨机台拷贝方案，实现胶路轨迹和工艺参数的快速复用。方案创新性融合3D空间坐标扫描采集、多坐标系自动换算、标定球空间基准关联三大核心技术，从底层解决了不同机台装配误差、坐标系偏差的问题，真正实现「单机台编程，全车间部署」，将批量调试效率提升60%，同时保障加工路径精度一致性，大幅提升整线交付效率。

技术原理与实施步骤

乐创跨机台拷贝方案以「基准统一、智能补偿」为核心逻辑，仅需3步即可完成批量调试：

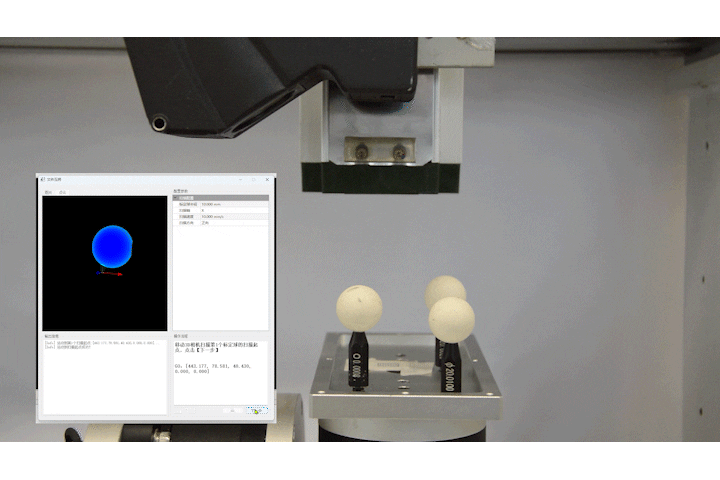

• 单台精调，建立基准：现场调试工程师只需调试一台标准Golden机的加工路径，在此基础上，通过标定球+3D扫描采集Golden机与待复制目标机的空间坐标，建立统一空间基准关联；

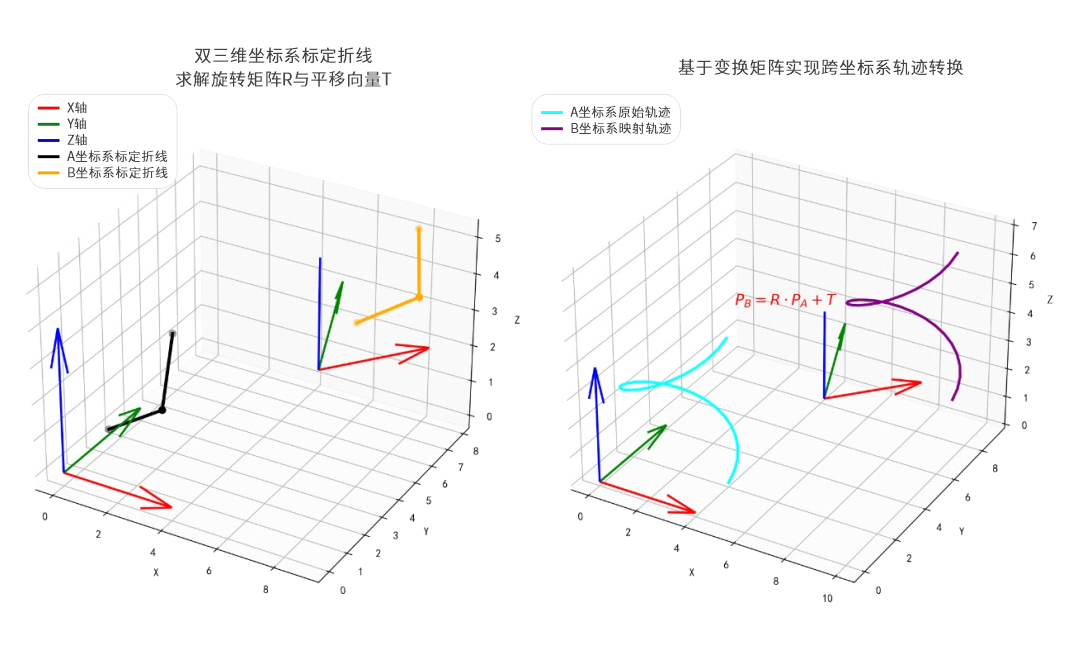

• 智能换算，自动补偿：依靠多坐标系自动换算算法，识别不同机台的装配误差与坐标偏差，完成全坐标智能补偿，消除机台间的空间差异；

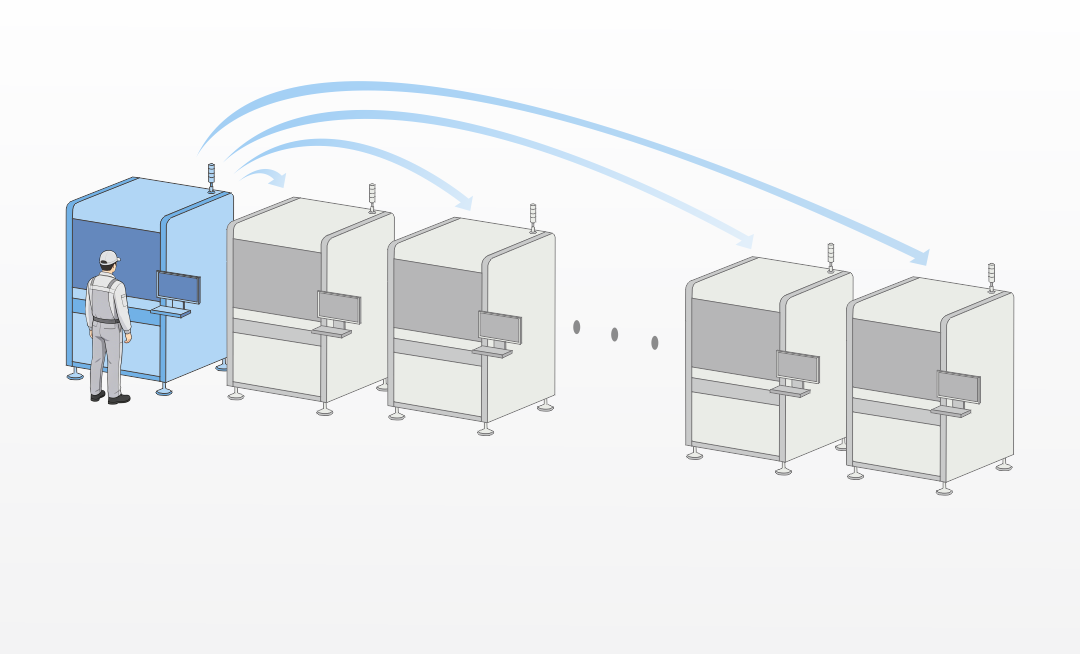

• 一键拷贝，任务复用：坐标差异消除后，可直接将Golden机的胶路轨迹和工艺参数拷贝至所有目标机台，实现加工任务跨机台快速复用。

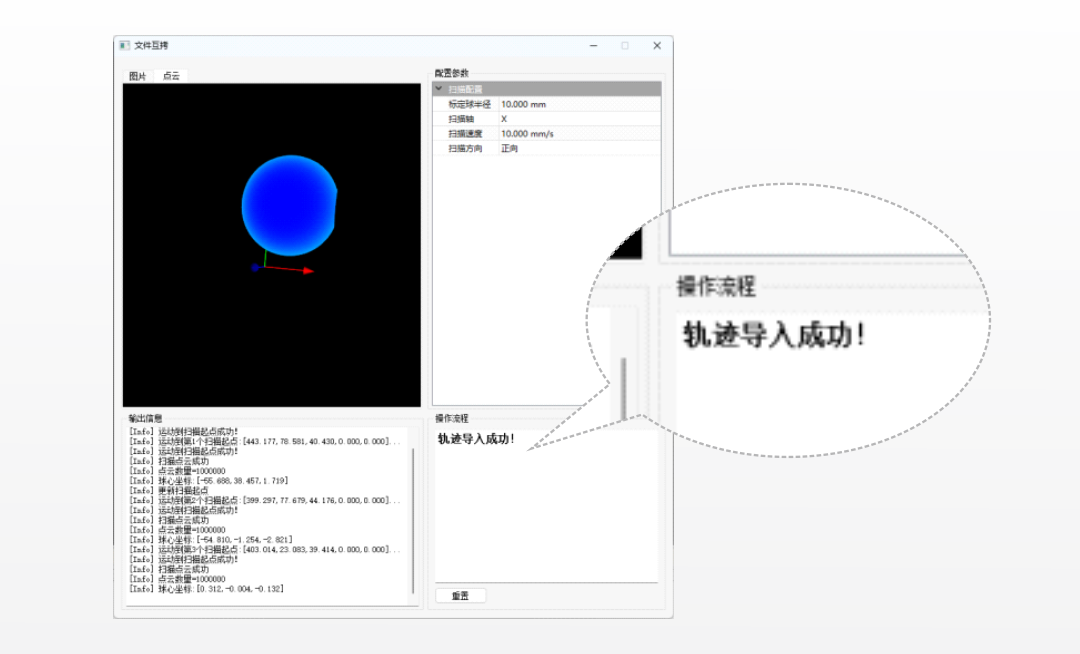

软件提供直观的操作指引，降低了对工程师示教调试的经验要求，新手工程师无需掌握复杂的五轴示教技巧，仅需操作扫描、导入文件等简单步骤即可完成调试。

精度验证

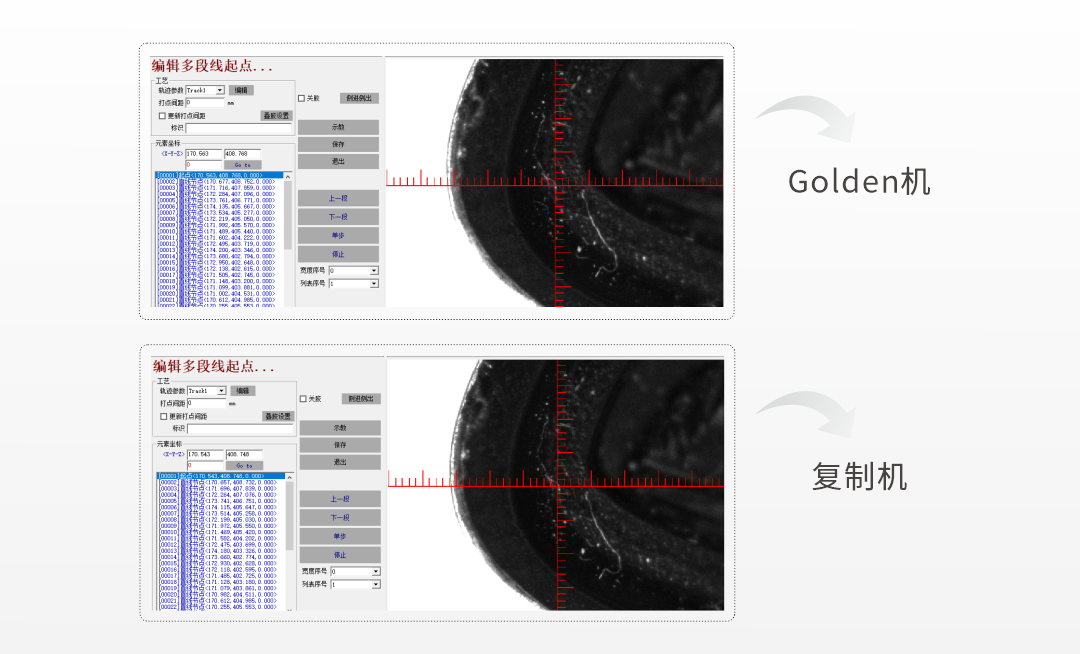

Golden轨迹标记VS复制轨迹XY标记

通过Golden机和复制机的轨迹对比实测，跨机台拷贝加工任务后，针头实际的拷贝精度稳定在±0.03mm，完全满足AI眼镜等可穿戴电子产品精密点胶的精度要求。

方案价值

• 提升批量调试效率：调试效率提升60%以上，人工成本降低30%以上，加速交付投产。

• 缩短产线升级周期：除产线首次部署之外，产品更新或工艺升级时，同样可通过跨机台拷贝实现快速迭代升级，减少后顾之忧。

• 降低资深工程师依赖：培训成本降低，新人上手时间缩短，减少因调试人员经验不足导致的生产不良。

• 保障工艺一致性：点胶精度稳定控制在±0.03mm，产品良率一致性提升15%，避免了人工示教和装配误差带来的精度波动，确保全机台加工精度一致与工艺稳定性。

• 标准化工艺数据：将点胶路径、精度参数等工艺信息转化为可复用、可管理的数字标定文件，实现了工艺信息的标准化和数字化。
